Трубы из ПВДФ.
Все уникальные свойства поливинилиденфторида (ПВДФ) как нельзя лучше реализуются при производстве, монтаже и эксплуатации коррозионностойких труб. В силу своих высоких прочностных характеристик, чистоте, стойкости к кислотам, окислителям, галогенам, алифатическим и ароматическим углеводородам, растворам солей и т.п., а также максимальной температуре эксплуатации в 140оС, трубы из ПВДФ (PVDF) находят применение в жестких условиях химических производств, в атомной энергетике, в полупроводниковой промышленности, при производстве бумаги и целлюлозы, минеральных удобрений и в фармацевтической индустрии.
Ассортимент труб из ПВДФ
| 63х2.5 SDR33 ISO S-16 | 280х8.6 SDR33 ISO S-16 | 75х3.8 SDR21 ISO S-10 |
| 75х2.5 SDR33 ISO S-16 | 315х9.7 SDR33 ISO S-16 | 90х4.3 SDR21 ISO S-10 |
| 90х2.8 SDR33 ISO S-16 | 355х10.8 SDR33 ISO S-16 | 110х5.3 SDR21 ISO S-10 |
| 110х3.4 SDR33 ISO S-16 | 400х12.3 SDR33 ISO S-16 | 125х6.0 SDR21 ISO S-10 |
| 125х3.9 SDR33 ISO S-16 | 16х1.5 SDR21 ISO S-10 | 140х6.7 SDR21 ISO S-10 |
| 140х4.3 SDR33 ISO S-16 | 20х1.9 SDR21 ISO S-10 | 160х7.7 SDR21 ISO S-10 |
| 160х4.9 SDR33 ISO S-16 | 25х1.9 SDR21 ISO S-10 | 180х8.6 SDR21 ISO S-10 |
| 180х5.5 SDR33 ISO S-16 | 32х2.4 SDR21 ISO S-10 | 200х9.6 SDR21 ISO S-10 |
| 200х6.2 SDR33 ISO S-16 | 40х2.4 SDR21 ISO S-10 | 225х10.8 SDR21 ISO S-10 |
| 225х6.9 SDR33 ISO S-16 | 50х3.0 SDR21 ISO S-10 | 250х11.9 SDR21 ISO S-10 |
| 250х7.7 SDR33 ISO S-16 | 63х3.0 SDR21 ISO S-10 | 280х13.4 SDR21 ISO S-10 |

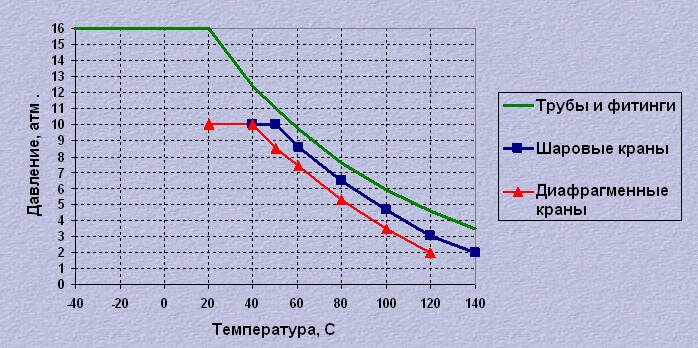

Условия эксплуатации элементов трубопровода из ПВДФ
Трубопроводы из ПВДФ комплектуются широким набором фитингов, отводов, фланцев, муфт, кранов, крепежа, прокладок и другими необходимыми деталями. Ознакомится с внешним видом и выбрать нужные элементы можно по следующей ссылке.

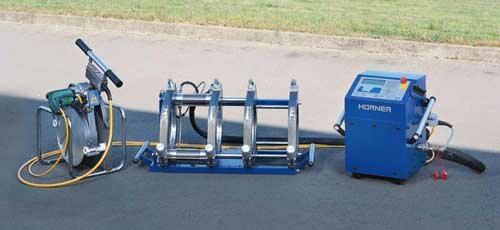

Соединение труб из ПВДФ производится достаточно просто, практически бесшовной стыковой сваркой. На российском рынке можно найти несколько вариантов сварочных машин, в том числе с ручным механическим или гидравлическим приводом, работающими как на весу, так и на верстаке:
Производство кислот.
В настоящее время основным материалом труб при производстве серной кислоты и других является специальная нержавеющая сталь или металлические трубы с полимерными (фторопластовыми) вкладками. Монтаж труб из более легкого ПВДФ значительно проще и дешевле металлических. Срок службы труб из ПВДФ определенный по методикам ускоренного старения более 50 лет. Имеется также практический опыт эксплуатации в течении 23 лет. Максимальные рабочие температуры для некоторых кислот приводятся ниже:
| Азотная кислота до 10% | 80 оС | Соляная кислота конц. | 140 оС | Уксусная кислота 10% | 110 оС |
| Азотная кислота 11-70% | 50 оС | Плавиковая к-та 40% | 120 оС | Уксусная кислота 50% | 95 оС |
| Серная кислота 60% | 120 оС | Плавиковая к-та 41-100% | 95 оС | Уксусная кислота 80% | 65 оС |
| Серная кислота 80-93% | 95 оС | Фосфорная кислота <85% | 135 оС | Уксусная кислота лед. | 50 оС |
| Серная кислота 98% | 65 оС | Фосфорная кислота 85% | 110 оС | Нефть сернистая | 140 оС |
В ряде случаев, по просьбам возможных потребителей, ОАО "Пластполимер" бесплатно предоставляет для испытаний на химическую стойкость в реальных производственных условиях стандартные образцы лопаток из ПВДФ в соответствии с ГОСТ или ASTM.
Утилизация ядерных отходов.
Использованию труб из ПВДФ на этих предприятиях способствуют их высокие барьерные свойства и надежное сочетание повышенных рабочих давлений и температур при транспортировке агрессивной среды (кислоты). Стойкость к радиации у ПВДФ намного выше, чем у других галогенсодержащих пластиков, таких как например ПВХ или ПТФЭ.
Полупроводниковая и фармацевтическая промышленности.
В целом ряде обзоров и статей, посвященных использованию различных материалов в отраслях, работающих с особо чистыми веществами, практически вне конкуренции выделяется ПВДФ и трубы на его основе, которые лишены следующих недостатков:
-
Нержавеющие трубы имеют места сварки, содержащие "ослабленный" металл - источники загрязнения особо чистых растворов катионами металлов;
-
Трубы из обычных полимерных материалов содержат наряду с остатками каталитической системы многочисленные технологические добавки (регуляторы ММ, стабилизаторы, пластификаторы), создающие значительное органическое загрязнение рабочих сред;
-
Стеклянные трубы выделяют в растворы ионы щелочных металлов;
-
Трубы из ПТФЭ такие же чистые, как из ПВДФ, однако нетехнологичны при прокладке и монтаже запорного оборудования и обладают отрицательным свойством хладотекучести;
-
Трубы из других марок термопластичных фторполимеров всегда существенно дороже труб из ПВДФ.
Если Вас заинтересовали наши доводы и Вы профессионально заняты в сфере ремонта/эксплуатации коррозионностойких труб, то мы готовы к сотрудничеству с Вами по использованию труб из ПВДФ (обеспечим Вашу потребность в трубах и комплектующих, предоставим дополнительно конкретные показатели, организуем совместные испытания, выдадим образцы и др.). При формировании заказа убедительно просим указывать конкретные коды изделий из соответствующих таблиц (поле code). Рисунки и таблицы доступны по следующим ссылкам:
Всем заинтересованным фирмам ОАО "Пластполимер" бесплатно высылает образцы ПВДФ в виде лопаток для проведения испытаний на стойкость по отношению к реальным средам. Рекомендации по таким исследованиям находятся здесь.

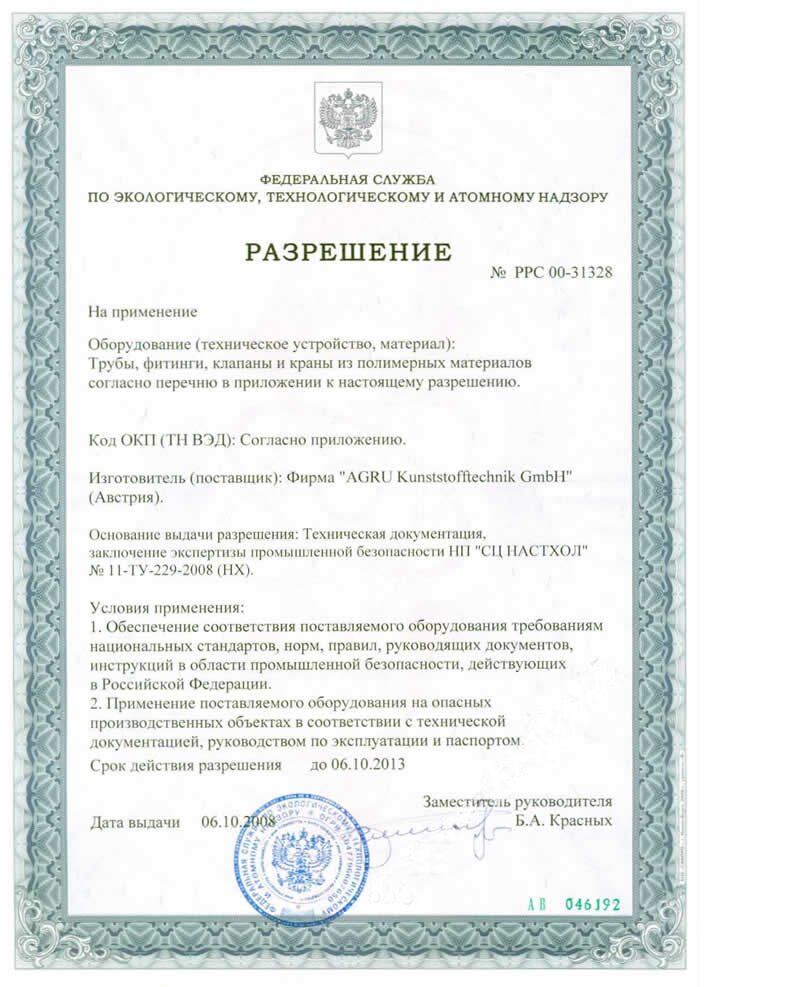

Разрешительная документация.
На трубы и комплектующие элементы из ПВДФ имеется разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение труб и фитингов на взрывоопасных и химически опасных производствах и объектах, связанных с обращением и (или) хранением взрывопожароопасных и токсичных веществ или смесей за номером РРС 00-31328.
